BUSINESS 事業紹介

Turbo過給機部品製造

1/1000mmの責任未来を創る職人（プロフェッショナル）集団

  • 1.汎用機事業部 量産グループ

    当社では、乗用車、トラック、農機具、船舶などのターボチャージャー（過給機）の構成部品を製造しております。

    汎用機事業部 量産グループ

  • 2.主取扱品目

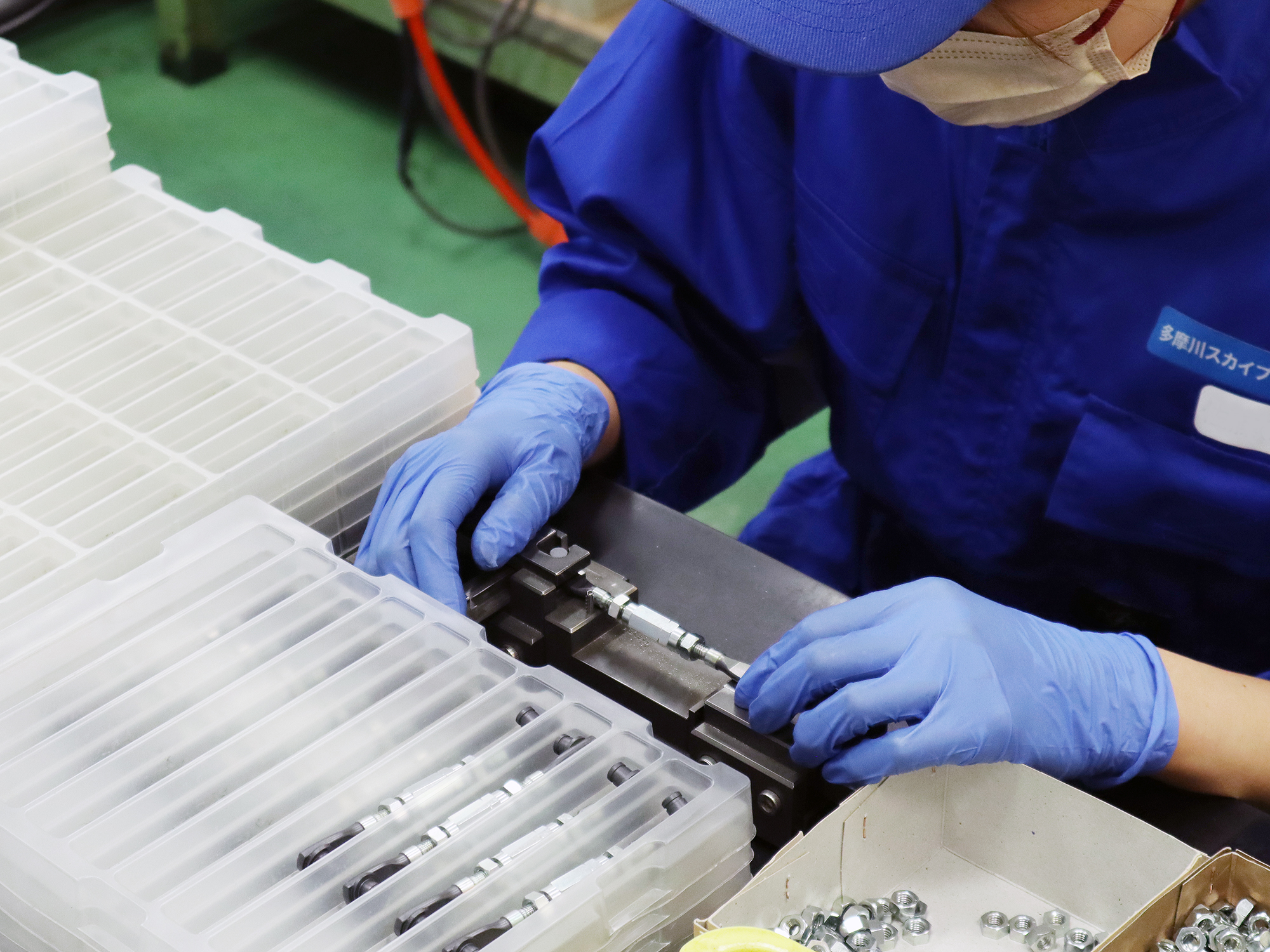

    • AWaste Gate Actuator Rod Assenbly
      Waste Gate Actuator Rod Assenbly

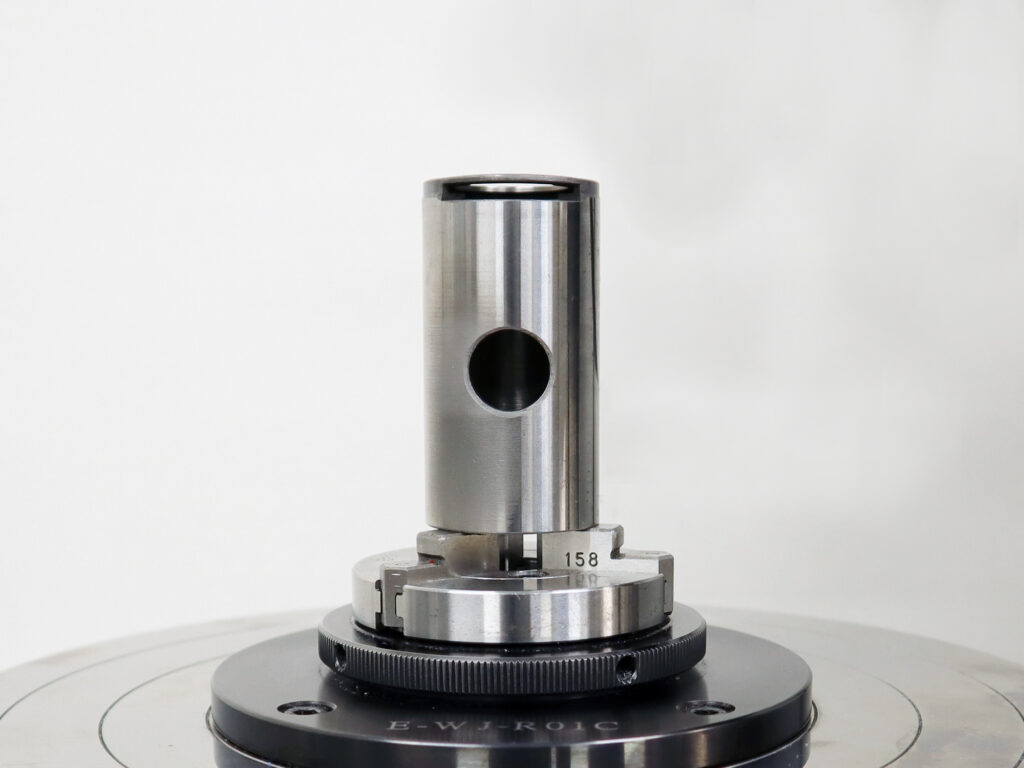

    • B軸受嵌輪（じくうけはめわ）
      軸受嵌輪（じくうけはめわ）

    その他油切（あぶらきり）、スラストブッシュ、スラストカラー等多数

  • 3.精密部品の製造とは

    精密部品の製造とは

    エンジンの能力を向上させる過給機は、エンジンと同様に非常に高速で回転し、振動し、高温の環境などにさらされます。
    その中で使用される当社の金属部品は耐久性だけでなく、ミクロン(0.001mm)単位の寸法精度で製造されています。
    通常に金属の加工と聞くと金属片が飛び散る製造工程を想像するかもしれませんが、当社で行う最終工程においては金属を切り裂くのではなく、砥石を使用し「削る」という工程が主となり、高い寸法精度を実現しています。
    また、その部品を構成する素材は過酷な環境に耐える必要上、非常に強固な素材で作られているため通常の金属加工に比べ、高い技術難易度をクリアする必要があります。

  • 4.整備工程（代表例 軸受嵌輪）

    • 1.金属加工

      1.金属加工

    • 2.内径研削

      2.内径研削

    • 3.外径研削

      3.外径研削

    • 4.最終仕上げ

      4.最終仕上げ

    • 5.検査

      5.検査

    • 6.真円度

      6.真円度

    • 7.表面粗さ

      7.表面粗さ

    • 8.各種測定

      8.各種測定

    • 9.出荷

      9.出荷

使用素材
S45C、SS400、SUS304
SCM435H、SCM440H
SACM645…など様々な材質の加工を行います。

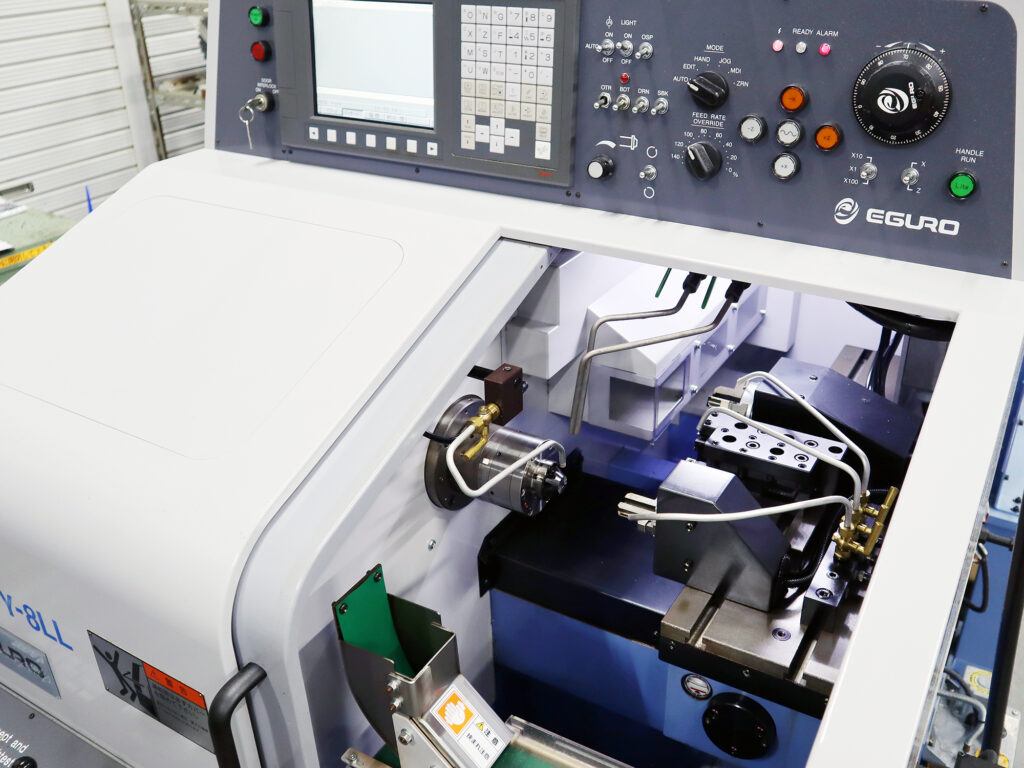

切削加工では基本設計に近い形に金属を加工します。非常に複雑な形状であるため、プログラミングされたマシンでの加工となります。
その後表面処理では窒化処理等、金属の表面に特殊な加工を施すことで更に硬度を高めます。

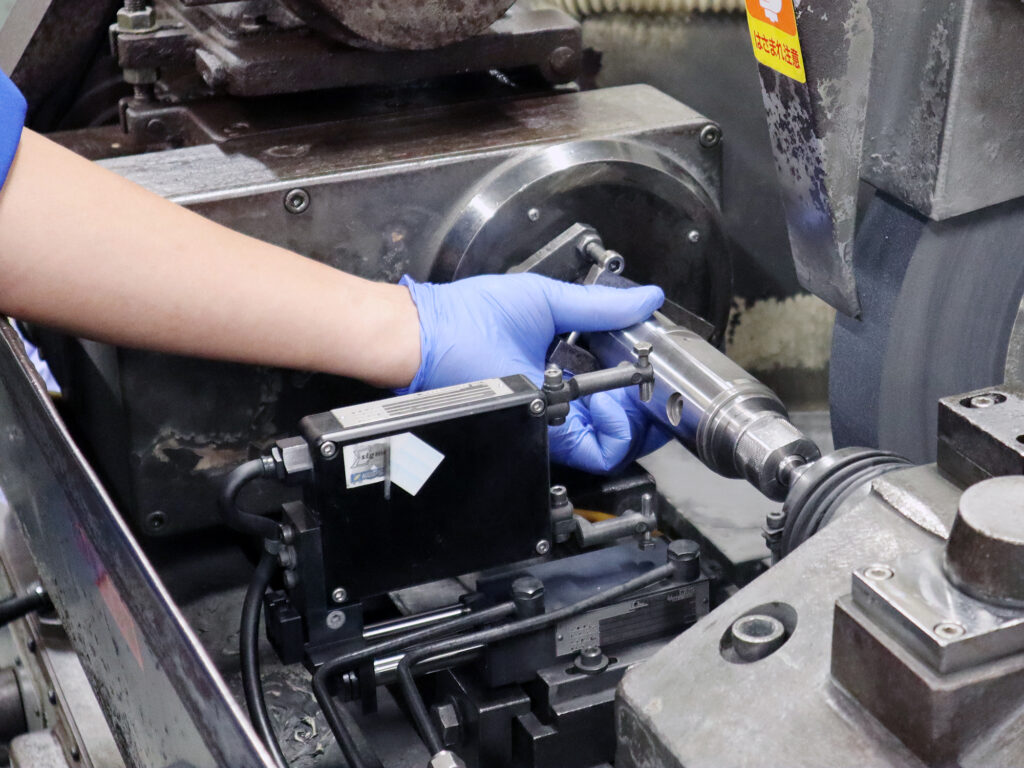

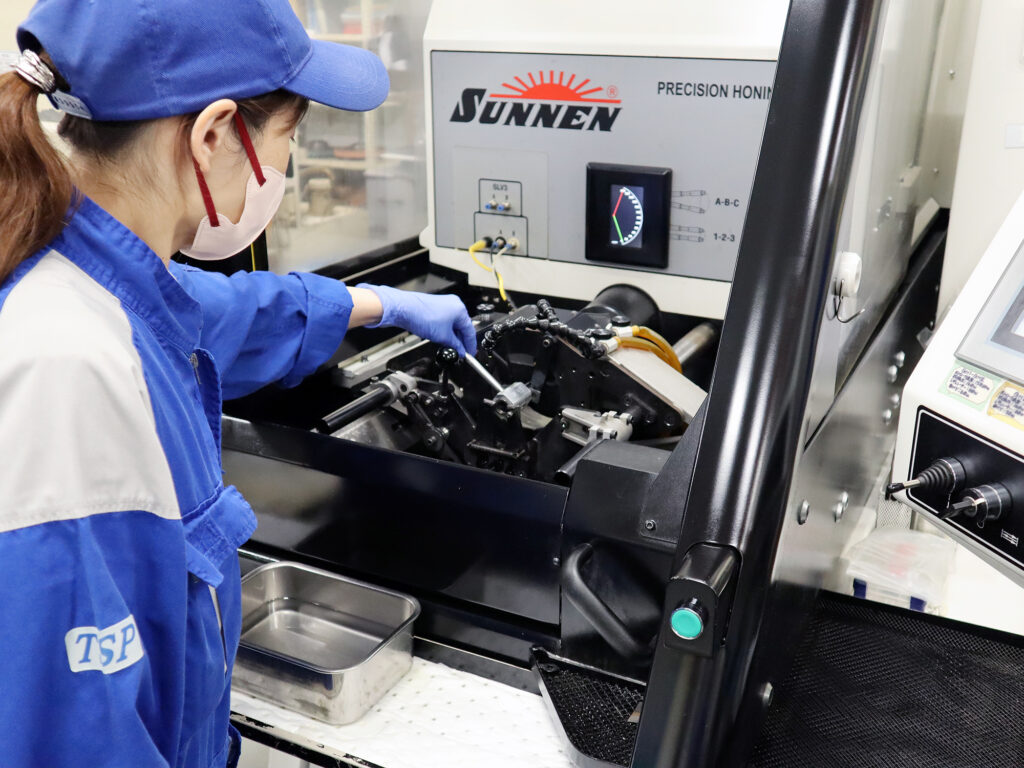

製品の内側をミクロン単位の精度で仕上げます。製品に合わせた砥石を選定し、作業を行っています。

製品の外側をミクロン単位の精度で仕上げます。この際、円筒状の製品であれば外径と内径の同軸度や真円度といった、表面精度以外の部分にも重きをおいて作業を行います。

製品によっては部品を接続するための溝を追加加工したり、端面を整形したりといった工程が行われます。

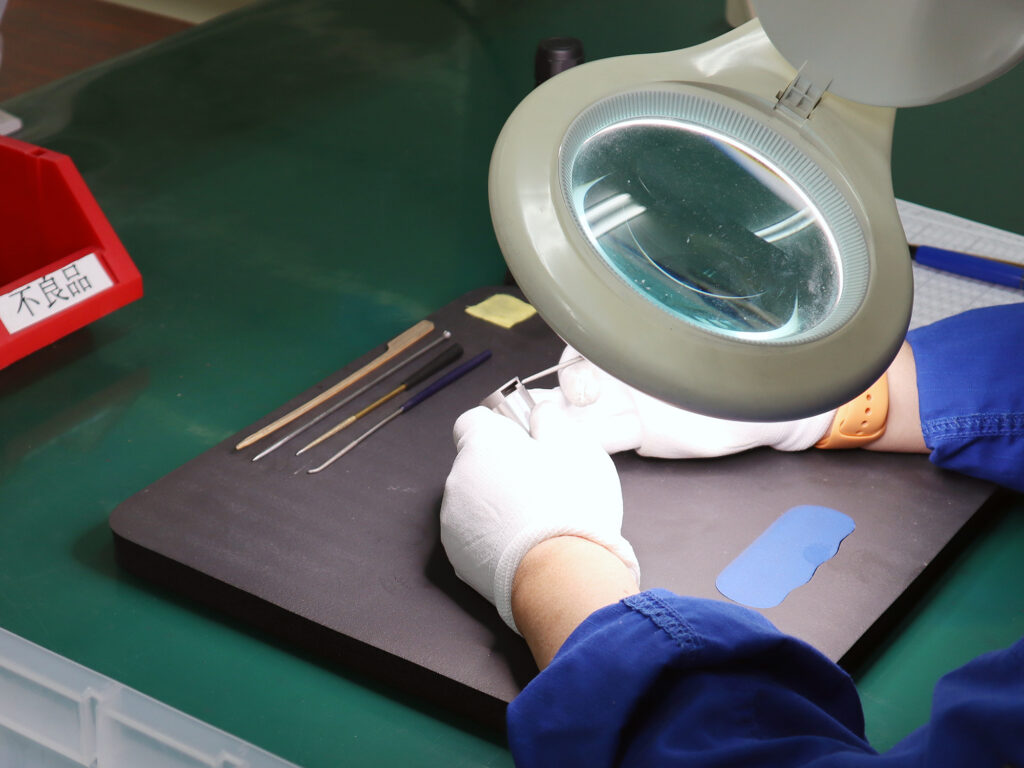

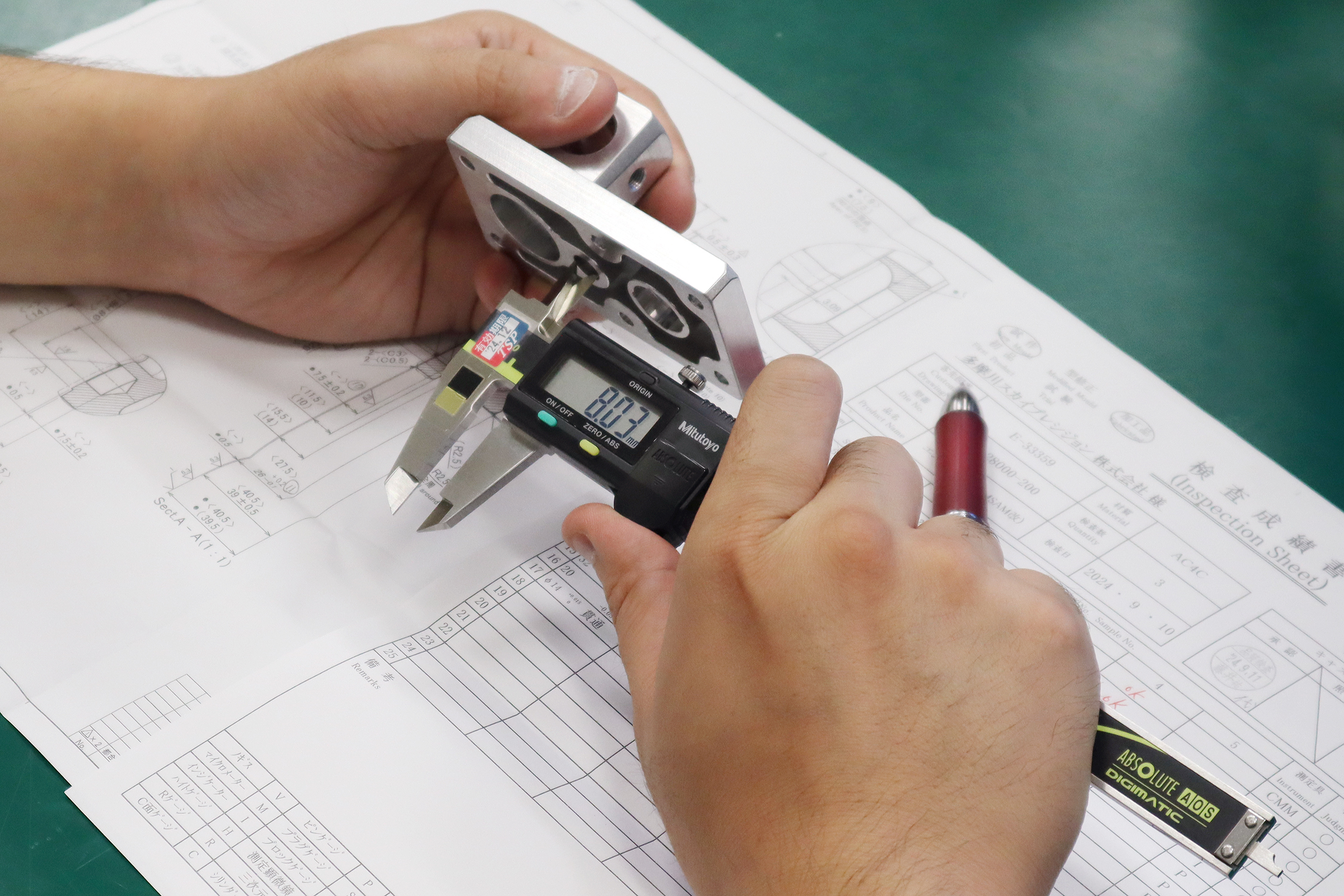

目視による傷、欠けだけでなく、表面の滑らかさや、円筒の精度など、設計図面に定められた様々な項目について確認を行い、品質を保証します。

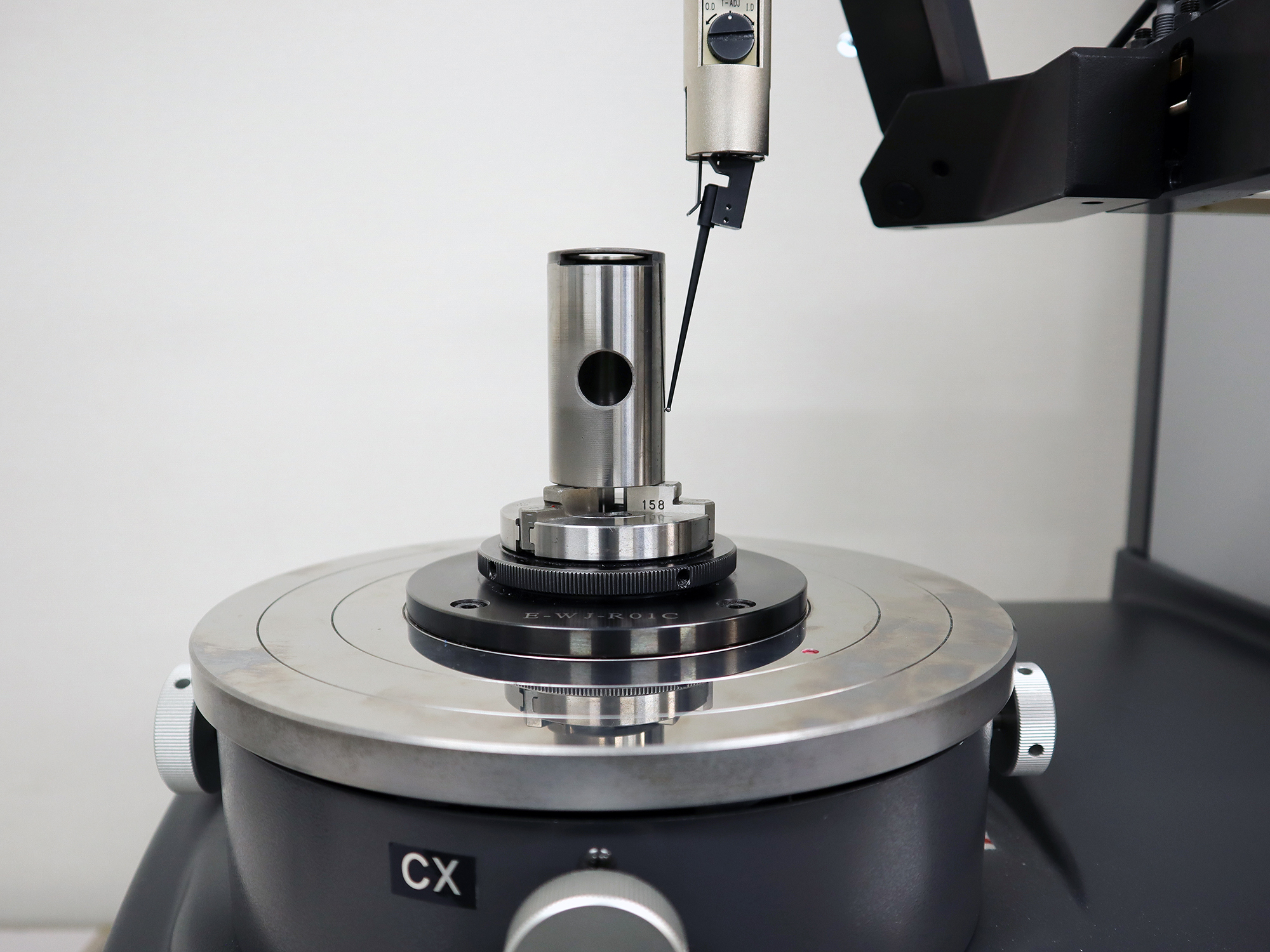

真円度：円形形体の幾何学的に正しい円（真円）からの狂いの大きさを表したもの。

表面粗さ：部品の加工面の状態（凹凸）を表したもの。 高さ、深さ、間隔が異なる山、谷が連続する周期的な形状を粗さ（表面粗さ）と呼んでいます。

同軸度 : 軸を横から見た時に２つの軸がどれだけズレているかを表したもの。
各種測定 : 道具を用いて測った結果を数値化すること。

主な使用計測器
KEYENCE 画像寸法測定器 IM-6020

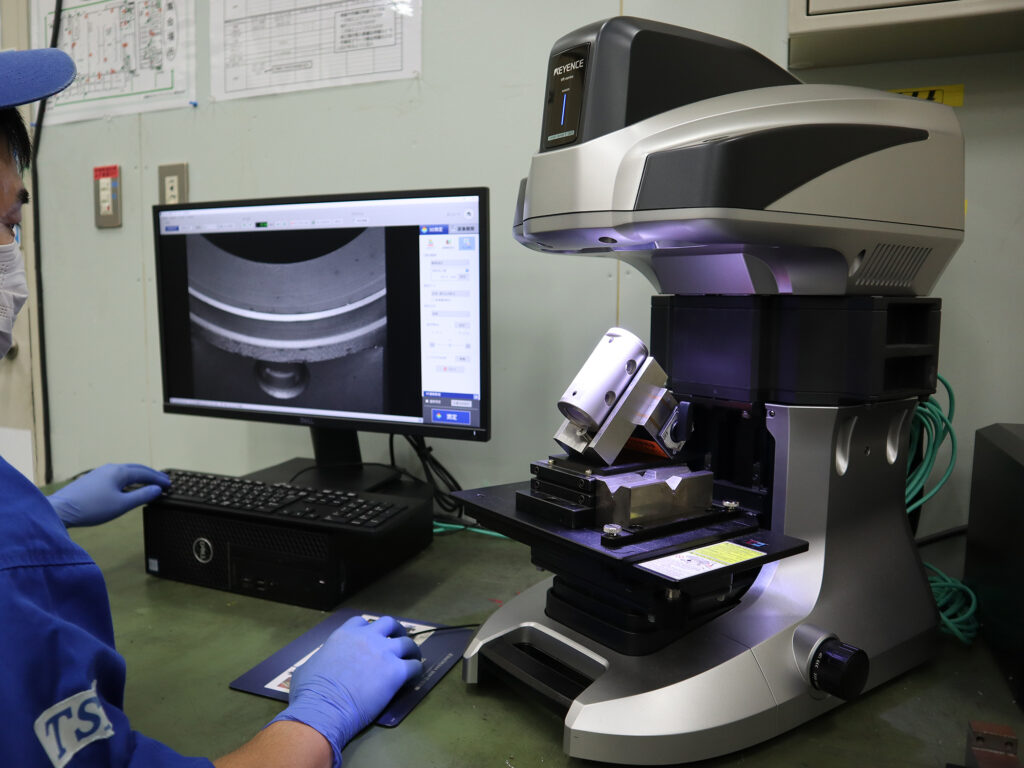

KEYENCE 3D形状測定機 VR-5000
小坂研究所 真円度・円筒形状測定機 EC1550H

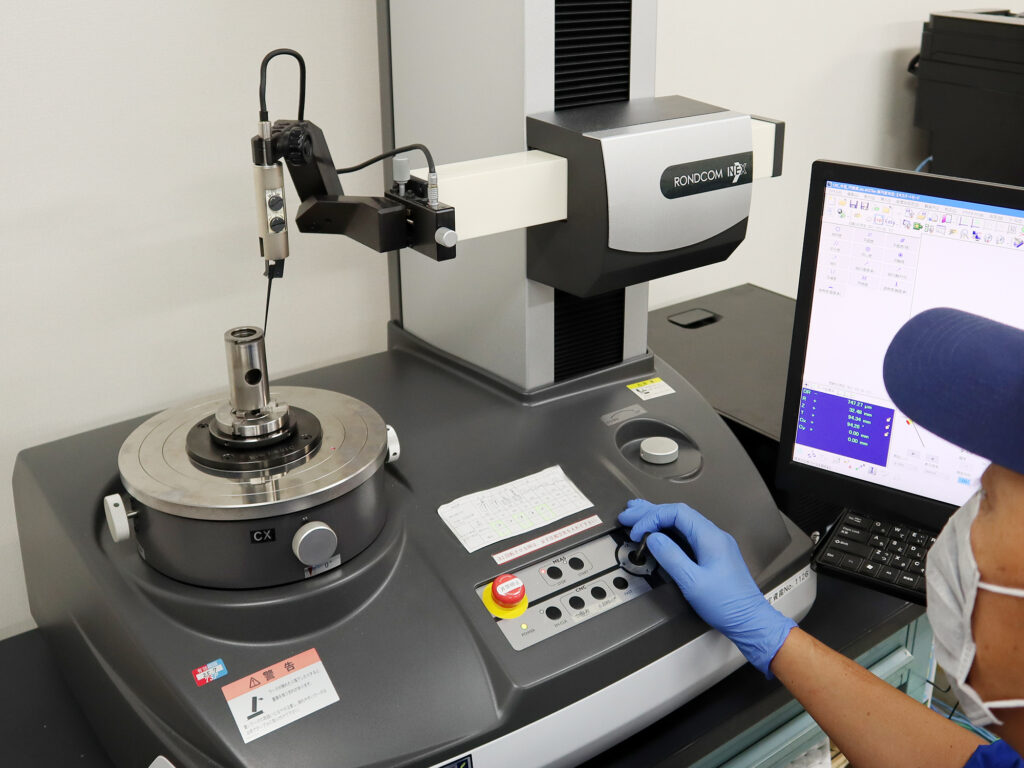

東京精密 真円度・円筒形状測定機 RONDCOM NEX 200

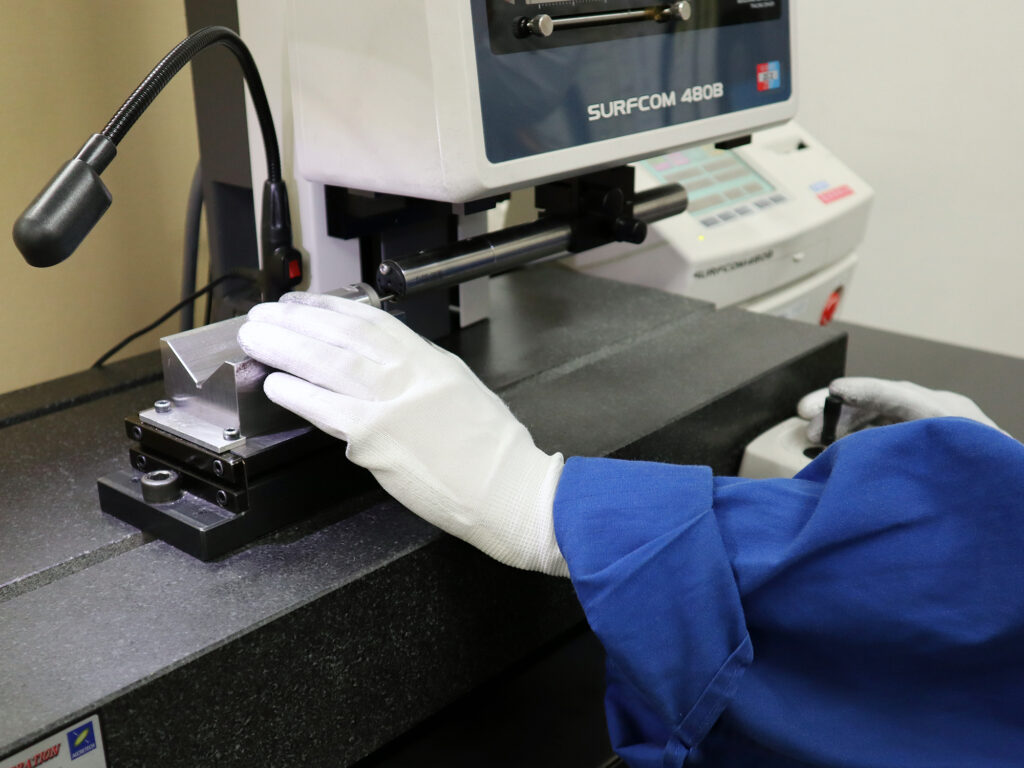

東京精密 表面粗さ測定機 SURFCOM 480B

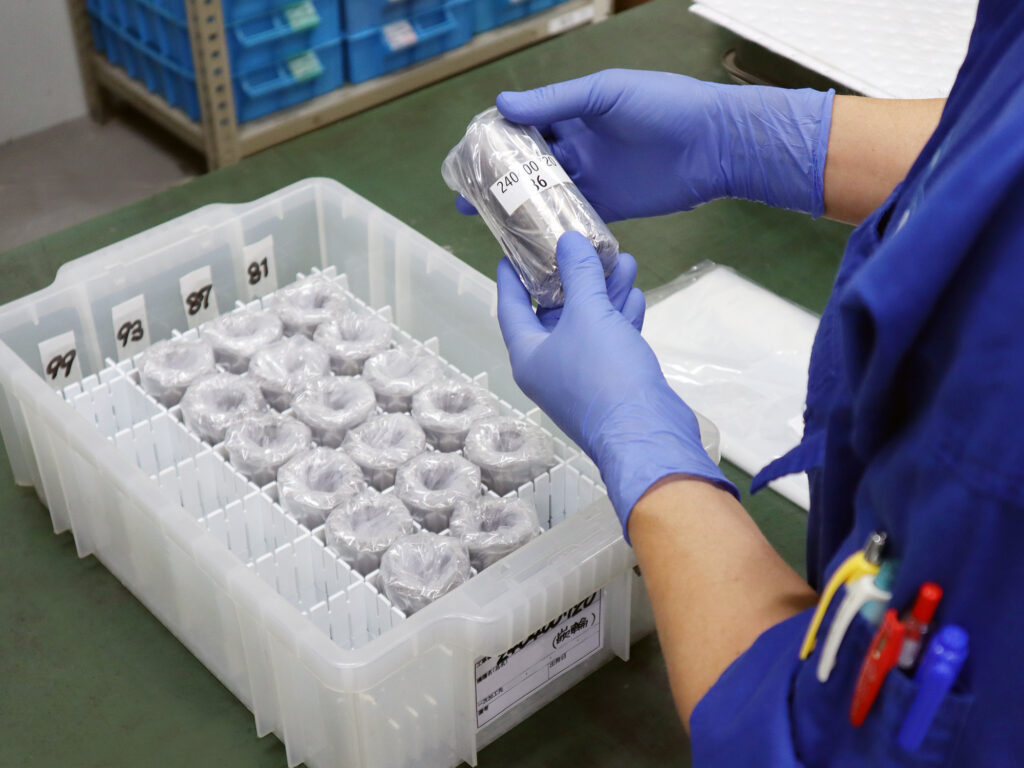

金属は空気中の水分でも腐食してしまう可能性があるため、梱包にも細心の注意をもってお届けします。
